Ось для прицепа унифицированная

[Дмитрий 78]

Сообщение от MosVV

Вот тут я сильнее завис...

Бывает.
Прицеп может качаться в двух плоскостях: горизонтальной (например если у прицепа пошёл расколбас) и вертикальной (например если мы весь груз положили вперёд прицепа и поехали по кочкам)
Горизонтальную раскачку держат вертикальные швы, соединяющие дышло и кузов. У дышла 3 точки соединения с кузовом: левая труба, центральная и правая трубы. Они соединены в 3 разных плоскостях по отношению к горизонту.
Вертикальную раскачку держат горизонтальные швы, и все 3 трубы приварены в одной горизонтальной плоскости, у них нет разлёта по вертикали. Ну разве что толщина трубы разносит нижний и верхний горизонтальный шов. Вот их то и надо усилить накладками.

[MosVV]

Наверно убедил. Но по сопромату как то по другому. Больше не лезу.

[ГРОМ]

Сообщение от Дмитрий 78

Бывает.
Прицеп может качаться в двух плоскостях: горизонтальной (например если у прицепа пошёл расколбас) и вертикальной (например если мы весь груз положили вперёд прицепа и поехали по кочкам)
Горизонтальную раскачку держат вертикальные швы, соединяющие дышло и кузов. У дышла 3 точки соединения с кузовом: левая труба, центральная и правая трубы. Они соединены в 3 разных плоскостях по отношению к горизонту.
Вертикальную раскачку держат горизонтальные швы, и все 3 трубы приварены в одной горизонтальной плоскости, у них нет разлёта по вертикали. Ну разве что толщина трубы разносит нижний и верхний горизонтальный шов. Вот их то и надо усилить накладками.

И все это будет один фиг торсионить переднюю траверсу
Именно поэтому дышло начинается от рессор , захватывая оба лонжерона и траверсу

[Дмитрий 78]

Сообщение от ГРОМ

Именно поэтому дышло начинается от рессор , захватывая оба лонжерона и траверсу

Но ведь так красиво в один уровень вписать железо)))).
Искуство инженера заключается в том числе, что бы сделать максимально легко и максимально прочно. Я так не умею. У меня по весу всегда перебор. Но не ломается.

[ГРОМ]

Плоскость -Не вопрос, смотря какая задача реализуется таким размещением ,

Если на дышле будет рундук, он может быть с раскосом и усиливать дышло, под обшивкой не будет видно, у меня по крайней мере так и сделано , рундук в т.ч. усилитель дышла и доп его крепление к раме/ будке

[Kurgan]

Сообщение от ГРОМ

Плоскость -Не вопрос, смотря какая задача реализуется таким размещением ,

Если на дышле будет рундук, он может быть с раскосом и усиливать дышло, под обшивкой не будет видно, у меня по крайней мере так и сделано , рундук в т.ч. усилитель дышла и доп его крепление к раме/ будке

Ну у тебя все толково - спору нет. Я видимо спешу изрядно.

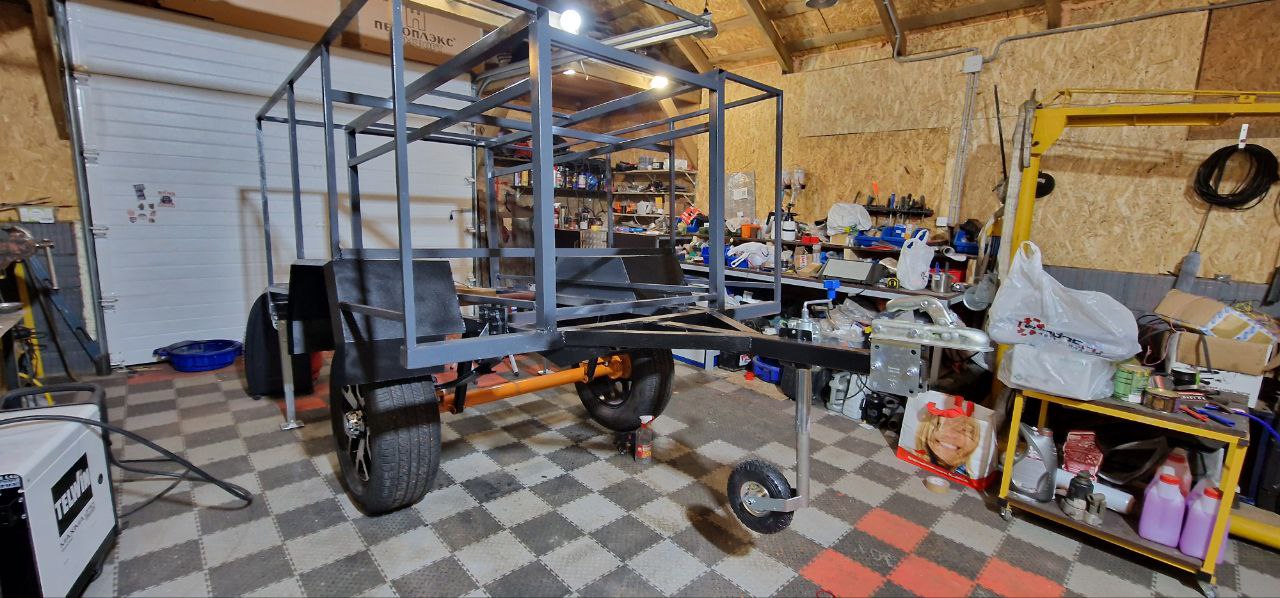

Сделал усиление дышла "плавниками"/косынками.
Ну а так, в целом собрал каркас.. Много еще чего делать, но хоть конец виден.

[ГРОМ]

Из чего косынки эти нижние - типа швеллер полками вниз? Или просто пластины

[salgir]

Не в обиду, что то швы не аккуратные.

[SRV63]

Сообщение от salgir

Не в обиду, что то швы не аккуратные.

С языка снял.

[salgir]

Заметил, что красивый шов= прочный шов, как "насеришь", так всё руками можно отломить.
