#31 | |
|
Senior Member
Уазовед
Регистрация: 06.02.2007
Адрес: Москва. Пражская.
Сообщений: 2,600
|
Цитата:
А кнопка аварийки стоит на торпеде слева под рулем, рядом - недалеко от реле. Последний раз редактировалось Solvik; 20.09.2015 в 22:05. |
|
|
|
|
| Реклама | |
|
Реклама на сайте
|
|
|
|
#32 |
|
Senior Member
Уазовед
Регистрация: 06.12.2008
Адрес: Архангельск
Сообщений: 2,332
|
У кого есть актуальная схема подключение поворотников для УАЗ Хантер 2008г.в. Евро-3. с реле прерывателм 642.3747?
На схеме реле прерывателя 8 контактное. Я снял разъем с реле под ногами - там вообще 4 контакта. Как понял - это чисто прерыватель, но как отстальное в схеме под поворотники тогда запитано? В схеме под панелью еще "щелкатор" есть. Со схемы я понял, реле при замыкании входа на массу включает ШИМ-модурятор и подает периодическое питание на соответствующий борт и на контрольную лампу. А по факту получается, реле постоянно выдает ШИМ - питание на выходе пеитания лам и на выходе питания контрольки (или контрольку включает автоматически при появления тока в нагрузке), а распределение по лампам идет отдельно? |
|
|
|
|
|
#33 | ||
|
Senior Member
Старшой
Регистрация: 20.04.2008
Адрес: МО, Раменский р-н
Сообщений: 12,776
|
Цитата:
Реле поворотников имеет 4 контакта, питание +12 вольт, масса, выход на переключатель поворотников, и выход на контрольную лампу. Распределение по лампам осуществляет переключатель поворотников. Он распределяет "плюс", а второй вывод ламп поворотников подключен к минусу постоянно. Соответственно, когда переключателем поворотников "плюс" от реле подаётся на лампочки, реле начинает "щёлкать". ШИМ-модулятор это очень громко сказано конечно. Цитата:
Последний раз редактировалось EviL_LaugH; 07.08.2026 в 19:47. |
||
|
|
|
|
|
#34 | |
|
Senior Member
Уазовед
Регистрация: 06.12.2008
Адрес: Архангельск
Сообщений: 2,332
|
Цитата:
Как некий счастный пример. От позиции 49 выход "лт" идет на позицию 26, а это уже сам поворотник. По раслиновке схемы с реле питание выход "П" идет на подрулевой переключатель 54 с параллелоью на выключатель аварийно сигнализации. С подрелевого переключателя выход "п" поступает на вход "лб" реле поворотов, или на вход "пб". Выключатель аварийной сигнализации просто параллельно замывкает "п" и "пб" и "лб". Поэтому по схеме реле поворотов включено по иному, оно непосредственно питает лампочки, а не подает питание через переключетели. Причем на выходе "п" не просто подается "+12В", а когда "0В" идет замыкание выхода на массу - через него питается лампочка в кнопке аварийной сигнализации. Последний раз редактировалось chiefset; 07.08.2026 в 23:40. |
|
|
|
|
|
|
#35 |
|
Senior Member
Уазовед
Регистрация: 06.12.2008
Адрес: Архангельск
Сообщений: 2,332
|
К тому же щелкает не это реле, что под ногами слева.
У меня пропали поворотники. Снял реле поворотов, разъем снял с реле. Включил массу, как типично защелкали реле поворотов. Значит "щелкунчик" где-то отдельно. Посмотрел напряжение на разъеме, везде 0 В. Так как реле не соответствовало схеме. то х.з. что и как проверять. Снял выключатель аварийной сигнализации, его прозвонил. Все звонится как по схеме. Поставил. На реле поворотов напряжение появилось. Аварийка заработала, поворотники заработали. Просто видимо ползал к спидометру и отшевелил разъем выключателя аварийной остановки, он при вибрации и отошел. Но вопрос, какая схема запитывания поворотников осталась. Раз реле поворотов не осответтсвует схеме. Каталог на Хантер 2007 г.в. посмотрел, тоже не нашел никакого иного реле для поворотов. |
|
|
|
|
|
#36 |
|
Senior Member
Старшой
Регистрация: 20.04.2008
Адрес: МО, Раменский р-н
Сообщений: 12,776
|

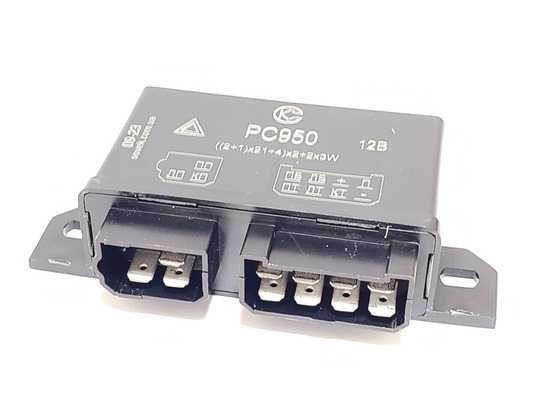

Так 49 это древнее реле с кучей контактов этих. РС950 или как там оно.
Если у вас от жиги 2105 реле, как написано в изначальном сообщении, то схему его подключения я написал. Вот это реле древнее. Похоже на то что в схеме?
Последний раз редактировалось EviL_LaugH; 08.08.2026 в 00:01. |
|
|
|
